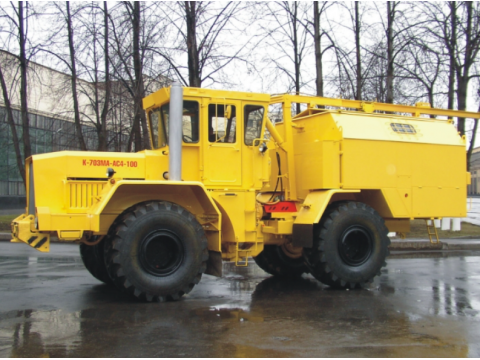

Агрегат сварочный смонтирован на базе универсального тракторного модуля К-703М(А) и предназначен для ручной или полуавтоматической электросварки трубопроводов в полевых условиях.
Высокая проходимость является его главным преимуществом по сравнению с аналогичными агрегатами на шасси автомобилей. Агрегат может быть использован на обвязке скважин, при монтаже компрессорных станций и при выполнении вспомогательных работ, связанных с процессом сварки.
Сварочное оборудование приводится в действие от двигателя модуля. В стандартной комплектации агрегат имеет 4(8) сварочных поста, работающих от трехфазного генератора БГ-100 (БГ-200). Возможна комплектация агрегата различными видами стрел.
|
ОСНОВНЫЕ ПАРАМЕТРЫ |
К-703МА-
|
К-703М-
|
К-703МА-
|
К-703М-
|
|
|
Базовые машины |
Удлиненная база
| ||
|
Базовый модуль |
К-703МА |
К-703М |
К-703МА |
К-703М |
|
Габариты, мм | ||||
|
- длина |
9750 |
11 600 | ||
|
- ширина |
3000 |
3000 | ||
|
- высота по кабине |
3900 |
- | ||
|
- высота по стреле |
- |
4420 | ||
|
Дорожный просвет, мм: | ||||
|
- под главной передачей вед. моста |
550 | |||
|
- под осью вертикального шарнира |
440 | |||
|
Колея, мм |
2255 | |||
|
База, мм |
3750 |
5100 | ||
|
Максимальная глубина
|
1,0 | |||
|
Предельный угол поперечной
|
0,61(35) | |||
|
Предельные углы, рад(град): | ||||
|
- подъема (спуска) |
0,31(18) | |||
|
- крена |
0,21(12) | |||
|
Максимальная скорость, км/ч |
29,0 |
29,0 | ||
|
Масса, не более, кг |
17 000 |
18 000 |
18 500 |
19 500 |
|
Максимальный запас топлива |
3 бака суммарной емкостью 720 л | |||
|
Время непрерывной работы на
|
15 |
10 |
15 |
10 |
|
ДВИГАТЕЛЬ | ||||
|
Марка |
ЯМЗ-
|
8481.10 |
ЯМЗ-
|
8481.10 |
|
Тип двигателя |
4-х тактный, V-образный, 8 цилиндр. с турбонаддувом | |||
|
Номинальная мощность, кВт (л.с.) |
173 (235) |
257 (350) |
173 (235) |
257 (350) |
|
Эксплуатационная мощность, кВт(л.с.) |
160(217) |
235(320) |
160(217) |
235(320) |
|
Номинальная частота вращения, мин.-1 |
1700 |
1900 |
1700 |
1900 |
|
Предпусковой подогреватель |
ПЖД-30 | |||
|
ТРАНСМИССИЯ | ||||
|
КПП – механическая, с переключением 4-х передач без разрыва потока мощности в пределах
| ||||
|
Подмоторный и грузовой мосты – ведущие, грузовой мост – отключаемый. | ||||
|
Межколесный дифференциал – самоблокирующаяся двухсторонняя зубчатая муфта свободного
| ||||
|
ХОДОВАЯ ЧАСТЬ | ||||
|
Подвеска мостов |
Жесткая | |||
|
Шины промышленные |
29,5/75R25 | |||
|
Рабочие тормоза |
сухие, колодочного типа с пневмоприводом | |||
|
Стояночный тормоз |
колодочно-дисковый с пневмопружинным приводом | |||
|
ТИП КАБИНЫ И ЕЕ ОБОРУДОВАНИЕ | ||||
|
Двухместная, цельнометаллическая, с термо-, вибро- и шумоизоляцией; со встроенным каркасом
| ||||
|
КУЗОВ | ||||
|
Внутреннее освещение |
имеется | |||
|
Внутренние габариты
|
3150х3000х2050 | |||
|
Наружнее освещение, кол-во поворотных
|
2 |
2 |
2 |
2 |
|
Стрела для работы |
с палаткой или навесом |
с металлической палаткой | ||
|
Длина стрелы, мм. |
4400 |
5600 |
6000 | |
|
Грузоподъемность стрелы, Н (кГс) |
4900 (500) |
3920 (400) |
10000 (1000) | |
|
Привод стрелы (подъем/опускание) |
Гидравлический | |||
|
Привод стрелы (поворот) |
Механический | |||
|
Угол поворота стрелы, град. |
90 – вправо, 90 - влево |
90 (влево) | ||
|
ОСНОВНОЕ (БАЗОВОЕ) СВАРОЧНОЕ ОБОРУДОВАНИЕ | ||||
|
Количество сварочных постов, шт. |
4 |
8 |
4 |
8 |
|
Источник питания переменным током,
|
БГ-100 |
БГ-200 |
БГ-100 |
БГ-200 |
|
Номинальная мощность, кВт |
100 |
200 |
100 |
200 |
|
Блок управления генератором |
устанавливается | |||
|
Коллектор напряжения генератора |
устанавливается | |||
|
Источник питания сварочным током,
|
ВДМ-1201 |
ВДМ-1601 |
ВДМ-1201 |
ВДМ-1601 |
|
Номинальный сварочный ток, А |
1250 | |||
|
Номинальное рабочее напряжение, В |
60 | |||
|
Регулирование тока на сварочном посту |
ручное, ступенчатое | |||
|
Реостат балластный РБ-302, шт. |
4 |
8 |
4 |
8 |
|
Шкаф управления |
Устанавливается | |||
|
Вентилятор осевой, шт. |
1 |
1 |
1 |
1 |
|
Маски сварочные, шт. |
4 |
8 |
4 |
8 |
|
Стекла для маски сварщика (21х69), шт. |
10 |
10 |
10 |
10 |
|
Сварочный кабель КГ-1х35 (L=30 м.) с
|
4 |
8 |
4 |
8 |
|
Сварочный кабель КГ-1х70 (L=30 м.) с
|
1 |
2 |
1 |
2 |
|
Печь для сушки электродов СШО-3.2, шт. |
1 |
1 |
1 |
1 |
|
Эл./розетка переменного тока 220В, шт |
4 |
4 |
4 |
4 |
