| Ширина х Высота, мм | 4260 х 1360 (возможны некоторые колебания размеров в зависимости от производителя) |
| Призма волочения, м3 | 4,3 |
| Максимальный угол (влево, вправо) поворота отвала, град. | 25 |
| Масса отвала в сборе, кг | 2640 |
| Категория грунтов | I, II без рыхлен. III после рыхл. |
| Механизм поворота отвала на угол влево или вправо | Винтовыми раскосами, брусьями толкателя. Бесступенчатая регулировка угла в заданных пределах |
| Особенности конструкции | Конструктивно похож на прямой поворотный отвал Д 80-52-7СП. Шарнирное крепление брусьев толкателя к полурамам отличается |

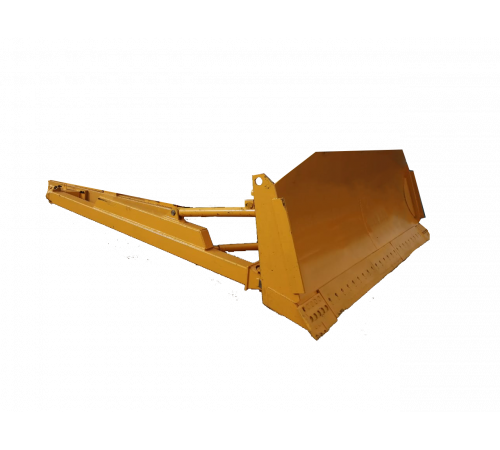

Прямой поворотный отвал типа ДЗ 80-52-29СП предназначен для комплектации болотоходного оборудования, в чём и заключается его основополагающее отличие от аналогичных элементов. В конструкции таких машин присутствуют семикатковые тележки, а также удлинённый лонжерон. Это необходимо для создания наиболее эффективной массы агрегата, а кроме того, такой состав влияет на способ крепления отвала.
Изделие такого вида является самым дорогим среди всех предназначенных для монтажа на гусеничных машинах десятого тягового класса. Он состоит из двух полурам, к которым на шарнирах присоединены брусья толкателя. Кроме того, на нём крепятся крестовины, шплинты, пальцы, а также винтовые раскосы, регулирующие поворот агрегата. Устройство может эксплуатироваться как в прямом положении, так и под углом 25 градусов в обе стороны. Преимущество конструкции заключается в том, что поворот осуществляется плавно. Похожий механизм применяется и в других отвалах, однако масса Д3 80-52-29СП превышает аналоги почти на 200 кг.
Такое приспособление изготовлено специально для работы с неустойчивыми грунтами, поэтому они характеризуются высокой призмой волочения. Он применяется для прокладки дороги в зимнее время года и для выполнения других планировочных работ.
Вышеупомянутые винтовые раскосы являются важной деталью во всей системе, и они также используются на похожих приборах типа Д. Однако в данном случае его механизм несколько отличается. В комплектацию входят:
Шарнирные соединения выполнены иначе, нежели на похожих агрегатах, так как в болотоходе они закрепляются с левой и правой стороны, а их расположение немного вынесено вбок при помощи проушин.
Отвал 80-52-29СП может быть составным, дополнительно комплектуясь запчастями:
Они монтируются для увеличения срока службы элемента, так как являются сменными и обладают отличными эксплуатационными качествами. Для их установки применяются специальные крепежи, благодаря чему замену можно провести с той периодичностью, которая будет необходима.
